- ▲ 操作界面簡潔，全貼片(SMT)工藝非常穩定可靠免維護
▲ 多路VGA、HDMI輸入，多路VGA、HDMI輸出
- ▲ 1 路復合視頻輸入輸出
▲ 1 路投影機RS232控制，可升級為2路投影機獨立控制
- ▲ 1 路話筒輸入，低噪音高保真芯片混音處理，話筒音量調節
▲ 1 路銀幕控制，可升級為2路銀幕獨立控制
▲ 面板控制，網絡遠程控制，電腦軟件界面控制
- ▲ 投影機延時保護
- ▲ 投影機防盜報警輸入，報警信號輸出
- ▲ 一鍵通：打開電源，同步開投影機，下降銀幕
- ▲ 與信源讀卡電控講臺配合，插卡即用，拔卡即走
- ▲ 可擴展一鍵同步啟動、關閉電腦
▲ 可擴展2X50W內置數字功放
- ▲ 所有網絡中控集中群控
|
|

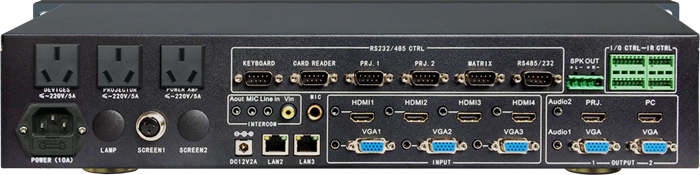

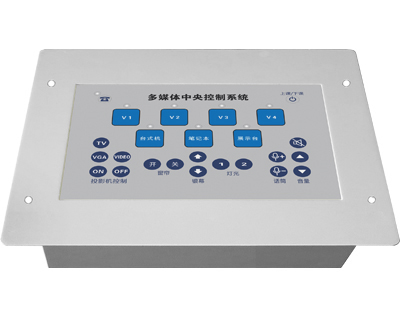

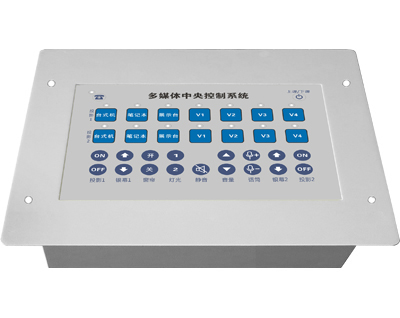

（XY6800H系列高清中控面板） |
（可擴展2X50W內置數字功放）
（XY6800HN+矩陣輸出高清型網絡中控面板）
（HN+增強型中控可控制2臺投影機顯示不同信號的圖像，并可獨立控制2副銀幕的升降）
XY6800-H系列高清型多媒體中央控制系統主要參數
主要功能/中控型號 |
XY6800H
高清標準型 |
XY6800H-N
高清網絡型 |
XY6800H-N+
高清增強型 |
HDMI/VGA切換分配 |
?4HDMI輸入，3VGA輸入，2HDMI輸出，2VGA輸出，可擴展為矩陣輸出
?XY6800-HN+為矩陣輸出：即HDMI1與HDMI2間為矩陣輸出，VGA1與VGA2間也為矩陣輸出，?HDMI1與VGA1間為分配輸出，HDMI2與VGA2間輸出也為分配輸出 |
音頻切換 |
XY6800-H系列為6 路雙聲道音頻切換輸入），2 路輸出 |
投影機RS232控制 |
●
|
2 路獨立控制 |
銀幕控制 |
●
|
2 路獨立控制 |
投影機紅外控制 |
×
|
× |
投影機延時保護 |
●
|
一鍵通功能 |
●
|
數字功放 |
○ 內置2X50W數字功放可擴展
|
一鍵開臺式電腦 |
●
|
數字總音量調節 |
●
|
話筒輸入及話筒數字音量調節 |
●
|
燈光、窗簾控制 |
○
|
遠程雙向語音對講 |
×
|
○ |
遠程音視頻監控 |
×
|
○ |
網絡遠程集中控制 |
×
|
● 多網絡口可擴展 |
● 多網絡口可擴展 |
體積重量 |
寬440（不含耳朵）×高88×深220mm，凈重4.9KG
|
注：● 表示有此功能；○ 表示該功能可以擴展；× 表示無此功能
-
XY6800-H 系列網絡中控主要功能介紹
- ??
-

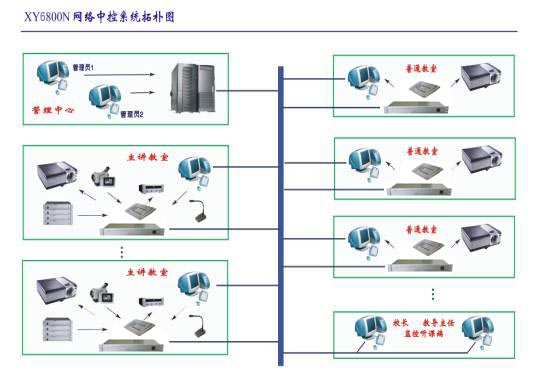

系統拓撲圖
-
- ?
- XY6800-N網絡中控主要功能（網絡控制部分）? 多媒體教室遠程開啟/關閉通過總控制室，可以對多媒體教室進行遠程啟動，從而讓教師上課前，設備即進入預備狀態；可以對多媒體教室進行遠程關機，即便教師下課忘了操作，可以很快地被正常關閉，免去了專人和一大把鑰匙。管理員在總控制室、辦公室等任何校園網內都能進行遠程控制。
-
?
▲?電腦遠程開關機? 可以實現遠程開啟電腦和遠程軟關機，方便了老師的使用。- ?
▲?設備狀態的自動檢測? 可以檢測投影機的實際使用狀況，許多網絡中控都是將教室開啟時就設定投影機為開啟，而實際上投影機并不是在整堂課都在使用，因此，造成投影機燈泡使用時間的記錄不真實。實時檢測每個教室的電腦及其他設備的使用狀況，并通過網絡傳送到總控制室，使每個教室的狀況一目了然。
- ?

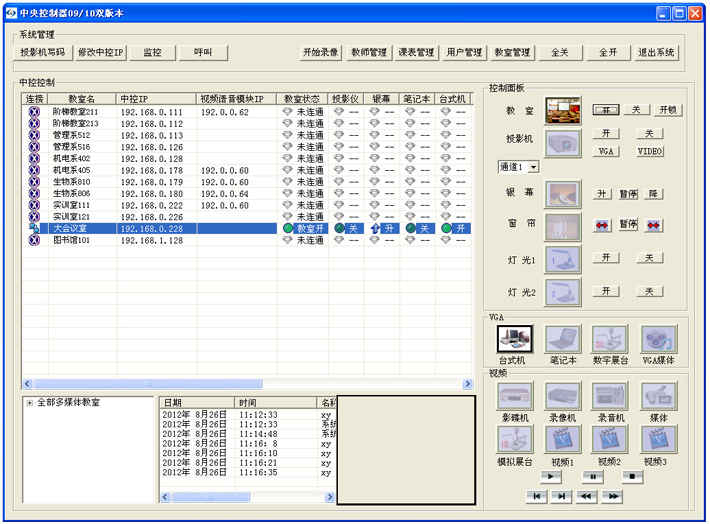

▲?遠程設備實時控制功能? 控制可以遠程控制教室的中央控制系統，實現如投影機開關、銀幕升降等，控制面板上的所有功能都能在網絡控制上實現。所有切換功能都是實時進行反饋，克服了有些網絡中控非實時反饋帶來的管理系統顯示切換與實際結果不一致的混亂結果。

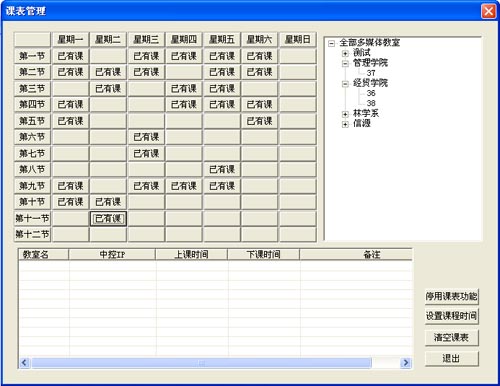

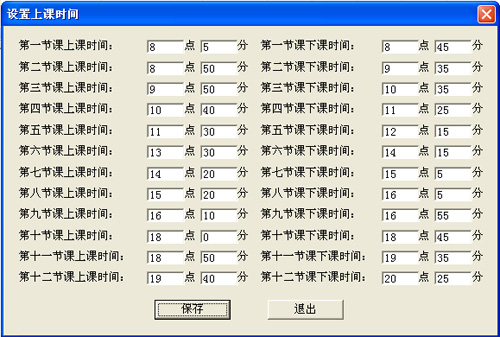

▲?課表功能（實現網絡中控無人值守）???管理系統可以根據課表對教室進行自動控制。如：根據課表，某教室有課，管理系統可以自動在上課前打開該教室的中控，使教室設備處于預備狀態，若下一節沒有課，管理系統可以在下一節上課后關閉中控和投影機等設備，實現網絡中控無人值守。
-
?
管理軟件可以自定義設定教室開機自動啟動的功能。
-
?

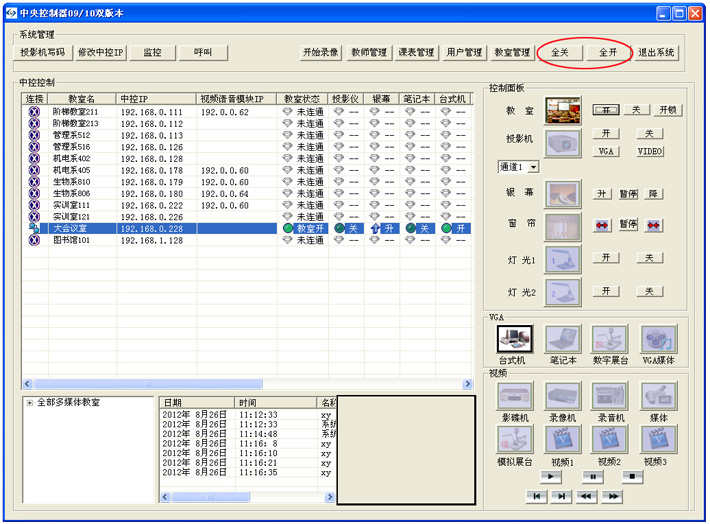

▲?批處理功能? 管理系統可以對所選定教室進行統一的控制，可以選定一個組的所有教室或整個學校的全部教室，然后執行“全開”，即可打開選定組教室或全部教室的中控及設備，執行“全關”即可關閉選定組教室或全部的中控及設備，從而免去了一個個打開和關閉的繁瑣工作。當教室全部不上課后，管理員只要執行一次全關，不管教室處于何種使用狀態，全部教室都將安全關閉所有設備，使管理員管理多媒體教室非常輕松。
-
?
▲?跨網段控制? 對于網絡中控能不能跨網段非常重要，因為一般聯網電腦IP地址常常設定為自動獲取，如果網絡中控也在該網段，就會出現IP地址沖突，使教室控制失靈（無法控制），必須要查出哪臺電腦造成，給管理員在管理中帶來經常性的不必要麻煩。因此，需要將網絡中控設定為特殊的網段，對于規模較大的學校，為了管理上的方便，根據不同的系、院或部門，可能設定不同幾個網段，必須要求網絡中控具有跨網段控制能力。- ??
▲?多管理員遠程值守管理??可以有多個管理員在任何聯網電腦上共同管理全校所有網絡中控，一般網絡中控都是只能一個管理員進行管理，而且必須在控制室中管理，有很大的局限性。
- ?
- ▲?遠程視頻觀摩教學及雙向語音對講 管理員對每個教室老師在多媒體教學中碰到的問題進行遠程協助。

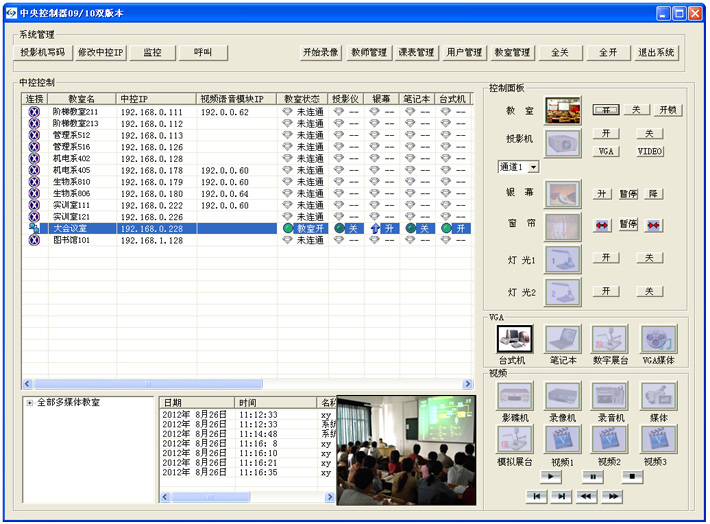

- 遠程音視頻監控（觀摩）??管理員或有權限的校長、教務處長等對每個教師的實際課堂教學音視頻進行實時遠程監控或觀摩學習（用戶可選擇多畫面、全屏單畫面，單一小畫面觀看）。
-
?

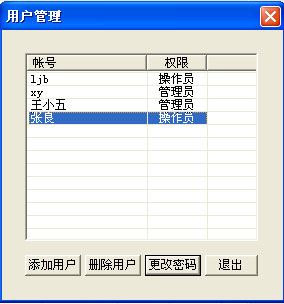

▲?管理員、教室權限設置? 系統可設置管理員或操作員的不同管理權限：管理員具有全部權限，而操作員只有經過管理員的授權才能進行教室管理操作，而不能進行教室管理、教師管理、用戶管理、課表管理等的設置。
-
?
▲?防盜報警功能? 當出現VGA線被剪斷等非法行為時，管理端就會實時反饋報警。- 投影機使用時間記錄實時記錄投影機實際的使用時間，該時間是投影機真正的使用時間，而不是中控的開關機時間。
- ?
- ▲?日志功能? 任何操作和教室的使用情況，都留有日志，對于關鍵設備，系統數據庫詳細記錄使用情況和使用者，對設備的保養和維護都十分方便。
可選配件：
▲ 桌面輔助面板
輔助面板專為配合XY6800系列中控，用戶帶著手提電腦，信號輸入輸出很方便接入中控。
輔助面板裝有：
讀卡器：使用戶能做到插卡即用，拔卡即走，IC讀卡器兼容校園一卡通卡。
網絡接口、USB口、VGA接口、音頻接口、視頻接口、話筒接口：使用戶在使用中不需要插到中控后面板，做到輕松使用。
電子白板USB長線驅動、USB切換分配：手提/臺式電腦控制電子白板自動切換（手提電腦優先）。
-

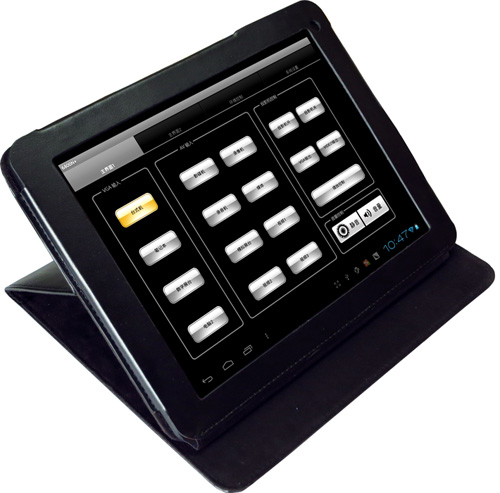

- ▲ 無線觸摸屏（10.1寸WIFI收發）
-
- 信源中控功能解釋：
▲ 臺式電腦顯示獨立輸出：當中控VGA信號輸入切換到手提電腦或數字展臺時，顯示器仍顯示臺式電腦的圖象，而投影機顯示為手提電腦或數字展臺的內容
- ▲ 一鍵通：當中控寫碼時寫入一鍵通功能，用戶開啟中控電源時，投影機同時開機，銀幕下降。
- ▲ 單鍵開關機：使用中控時，按下電源，中控進入使用狀態，使用結束，關閉電源開關，其它如關投影機、升銀幕、延時散熱、切斷全部電源等均由中控自動完成。
- ▲ 刷卡（或插卡）即用關門（或拔卡）即走：信源中控（普通中控或網絡中控）與信源刷卡電控系統配合，用戶只要用授權卡刷一下，講臺電控門全部聯動打開，中控開啟，向設備供電，進入使用狀態。使用結束，只需將講臺門關上，不需任何其它操作，中控及電控系統就會自動關投影機、升銀幕、延時散熱、關設備電源，連中控的電源也關斷（網絡中控網絡接收部分除外）。
- ▲ 電子白板長線驅動：USB線控制距離規范為5米自由，超過5米，控制信號快速衰減，出現USB設備不能識別或時好時壞現象。信源中控內置長線驅動電路，UBS線可以延長為15米以上，有效解決了USB信號時好時壞現象。
▲ 手提/臺式電腦自動切換控制電子白板：當連接手提的USB線插入中控前面板的“電子白板”USB口時，原來由臺式電腦控制電子白板即刻轉為手提電腦控制。當手提電腦USB線拔出，白板控制又迅速切換回臺式電腦控制。
